Rectifieuse plane CNC GER modèle SCA 40/20, matérield’occasion, année de fabrication 2017.

Caractéristiques principales :

• Surface maxi rectifiable : 400 x 200 mm

• Distance maxi entre l’axe de la broche et la table : 415mm

• Vitesse de déplacement de la table : 2 à 28 m/min

• Dimensions de la meule (diamètre x largeur x alésage): 225 x 25 x 51 mm

• Vitesse de rotation maxi de la broche principale : 3.000tr/min

• Puissance du moteur de la broche principale : 2,2 kW

• Poids approximatif de la machine : 1.200 kg

• Dimensions de la machine : 230 x 200 x h220 cm

Équipements principaux :

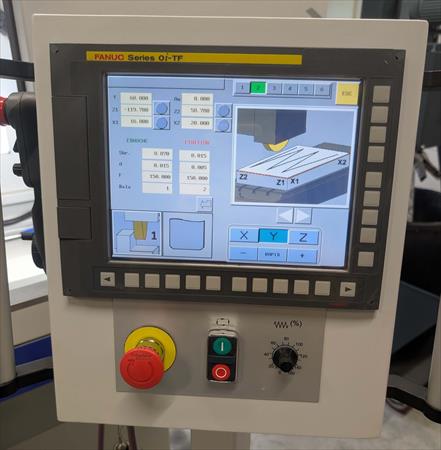

• Commande numérique FANUC à programmation conversationnelle

• Règle digitale sur axe vertical

• Poste pour diamantage automatique sur table

• Variateur de vitesse de broche

• Lubrification automatique des glissières de la table

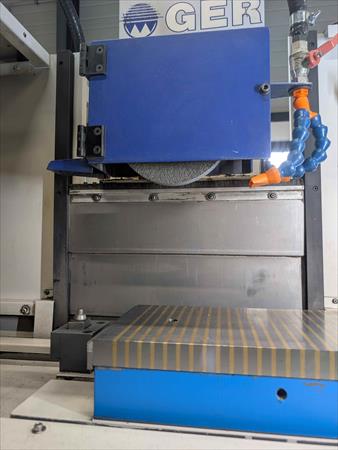

• Plateau électropermanent 400 x 200 mm

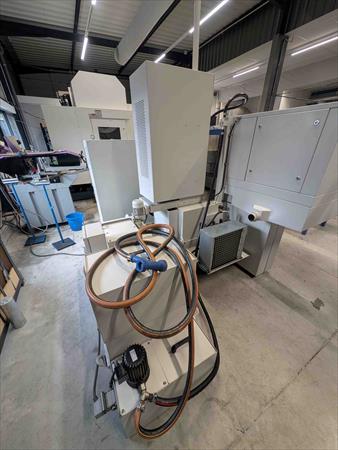

• Système d’arrosage complet avec épurateur à tissu filtrantet séparateur magnétique

• Carénage ouvert en partie supérieure

Cette machine est en excellent état : les photos ont été prises chez sonpropriétaire actuel fin juillet 2026.

Elle a été peu utilisée par l’un de nos clients de la régionde Besançon, spécialiste des outils de découpe et d’emboutissage, qui connaîtaujourd’hui des difficultés et souhaite se séparer de cette machine.

La rectifieuse intègre unconvertisseur de fréquence, ce qui permet de travailler à une vitesse de coupeconstante, et elle peut mémoriser et enchaîner jusqu’à6 opérationsdifférentes.

Elle permet de tailler différentesformes prédéfinies (rayons, cônes, dépouilles) sur lameule pour usiner des pentes par interpolation des axes ou rectifier des faces verticales, par exemple.

Un cycle dédié à la rectification de rainures estégalement inclus dans le logiciel.

Lesystème de commande est l'évolution naturelle desrectifieuses planes conventionnelles d'outillage :

Les réglages sont rapides et simples (prise deréférences par apprentissage) puis l’usinageest réalisé avec précision et en autonomie grâce à laCNC.

Le diamantage de la meule estautomatique et son usure est compensée.
