Tour CNC NAKAMURA TOME WT 100
CARACTÉRISTIQUES TECHNIQUES :
Année : 2012

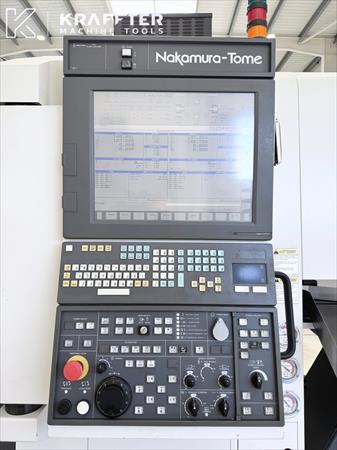

Type de CN : FANUC 31i-B
Distance entre-broches : 735 [mm]
Diamètre maxi. de tournage : 190 [mm]
Longueur maxi. Usinable : 503 [mm]
Course axe Y : -31 / +31 [mm]
Course axe Z1 : 503 [mm]
Course axe X1 : 135 [mm]
Course axe Z2 : 503 [mm]
Course axe X2 : 135 [mm]
Vitesse avances rapides axe X1 : 16000 [mm/min]
Vitesse avances rapides axe X2 : 16000 [mm/min]
Vitesse avances rapides axe Z1 : 40000 [mm/min]
Vitesse avances rapides axe Z2 : 40000 [mm/min]
Vitesse avances rapides axe Y : 6000 [mm/min]
Nez de broche : A2-5"
Diamètre maxi. en barre broche de tournage : 42 [mm]
Diamètre de passage en broche : 56 [mm]
Vitesse maxi. Broche : 6000 [tr/min]
Précision d'indexation axe C : 0.001 [°]
Puissance broche : 11 [kW]
Couple broche : 75.4 [Nm]
Nez de contre-broche : A2-5"
Diamètre de passage contre-broche : 56 [mm]
Course contre-broche : 525 [mm]
Vitesse maxi. contre-broche : 6000 [tr/min]
Précision d'indexation axe C contre-broche : 0.001 [°]
Puissance contre-broche : 11 [kW]
Couple contre-broche : 75.4 [Nm]
Section maxi. des porte-outils : 20 x 20 [mm]
Nombre de postes - Tourelle 1 : 12
Nombre de postes motorisés - Tourelle 1 : 12
Vitesse maxi. outils tournants - Tourelle 1 : 6000[tr/min]
Nombre de postes - Tourelle 2 : 12
Nombre de postes motorisés - Tourelle 2 : 12
Vitesse maxi. outils tournants - Tourelle 2 : 6000[tr/min]
Puissance outils tournants : 7.1 [kW]
Puissance installée : 55.2 [kVA]
Tension d'alimentation : 400 [V]
Poids : 6200 [Kg]
ÉQUIPEMENTS INCLUS:
x1 Embarreur IEMCA BOSS 545 E Type 32 L (longueur de barres :3m)
x1 mandrin porte-pinces SMW-AUTOBLOK Mario Pinto PPBE-42 A5(broche S1)
x1 mandrin porte-pinces (broche S2)
x4 porte-outils tournants radiaux
x2 porte-outils tournants axiaux
x16 porte-outils statiques
x1 commande ouverture et fermeture mandrins par pédales
x1 récupérateur de pièces sur tourelle du haut + tapis
x1 convoyeur à copeaux
x1 système de lubrification automatique
x1 lampe d'état 3 couleurs
x1 transformateur
x1 sauvegarde paramètres sur clé USB
Machine visible sous tension pour essais en nos locaux, surRDV.
Prix HT sur demande, chargement sur camion inclus.
Possibilité d’expédition dans toute la France ainsi qu’àl'international.
Plus de photos et détails sur demande.
Descriptif technique à titre indicatif, sans engagement denotre part.
