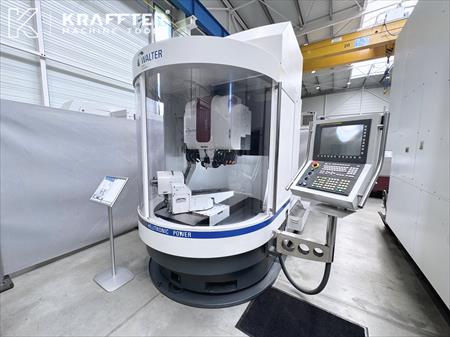

Affuteuse d'outils CNC WALTER Helitronic Power

CARACTÉRISTIQUES TECHNIQUES :

Année : 2008

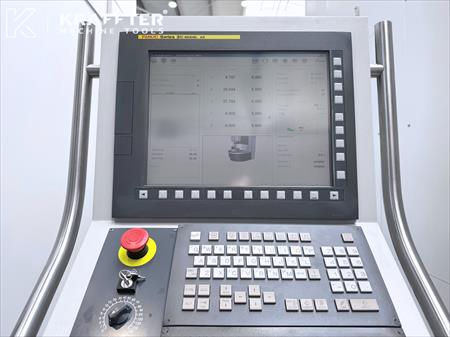

Type de CN : FANUC Series 31i-model A5

Version software installée : Tool Studio 3

Nombre d’axes : 5

Hauteur de pointes : 145 / 190 [mm]

Course axe X : 470 [mm]

Vitesse avances rapides axe X : 15000 [mm/min]

Course axe Y : 330 [mm]

Vitesse avances rapides axe Y : 15000 [mm/min]

Course axe Z : 660 [mm]

Vitesse avances rapides axe Z : 15000 [mm/min]

Course axe A : 360 [°]

Course axe C : +/- 200 [°]

Longueur maxi. pièce : rectification face : 280 [mm]

Longueur maxi. d'affûtage : 350 [mm]

Diamètre maxi. d'affûtage : 320 [mm]

Vitesse maxi. broche porte-meule : 9500 [tr/min]

Puissance broche porte-meule : 11.5 [kW]

Diamètre maxi. Meule : 200 [mm]

Nombre d'heures sous tension : 8948 [h]

Pression pompe d'arrosage : 7 [bar]

Débit pompe d'arrosage : 120 [l/min]

Capacité bac d'arrosage : 400 [l]

Tension d'alimentation : 400 [V]

Puissance installée : 25 [kVA]

Poids : 4500 [Kg]

EQUIPEMENTS INCLUS:

x1 software TOOLSTUDIO 3

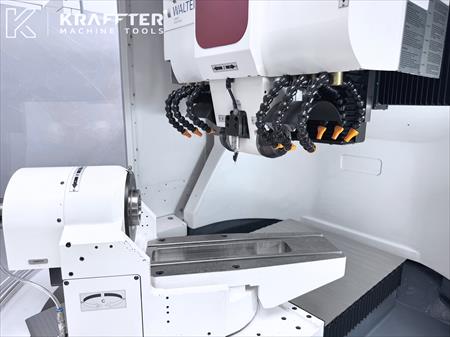

x1 axe A direct-drive (Hollow Shaft)

x1 clampage automatique d'outil

x1 palpeur pièce RENISHAW LP2

x1 aspiration de brouillard DSL Air Technology typeAES-GAMMA 30

x1 bac de lubrification + filtration papier

x1 pompe d'arrosage GRUNDFOS

x35 tasseaux porte-meule (équipés de meules CBN)

x22 attachements ISO50

x1 porte-pinces SCHUNK

x22 pinces de serrage

x1 porte-pinces NIKKEN

x13 pinces de serrage NIKKEN

x1 présentoir métallique pour tasseaux-porte meules etattachements ISO50

x1 tasseau de contrôle ISO50 destiné à la calibration desaxes

x1 disque de contrôle destiné à la calibration des axes

x1 ensemble de clés de service

Divers manuels techniques

Machine visible sous tension pour essais en nos locaux, surRDV.

Prix HT sur demande, chargement sur camion inclus.

Possibilité d’expédition dans toute la France ainsi qu’àl'international.

Plus de photos et détails sur demande.

Descriptif technique à titre indicatif, sans engagement denotre part.

Machine pour affuter les outils , fraise , taraud et foret.
