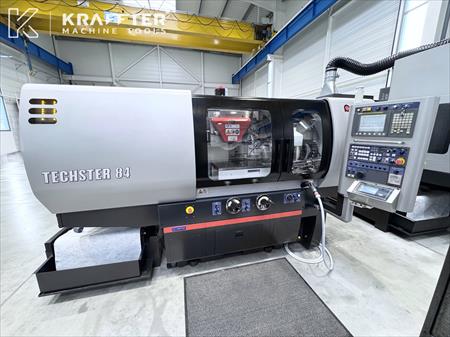

Rectifieuse plane CNC AMADA Techster 84

CARACTÉRISTIQUES TECHNIQUES :

Année : 2014

Type de CN : FANUC series 32i-B

Surface maxi. de rectification longueur x largeur : 800 x 400 [mm]

Course axe W (axe longitudinal) : 1000 [mm]

Vitesse mini. course axe W : 0.1 [mm/min]

Vitesse maxi. course axe W : 40000 [mm/min]

Course axe X (axe transversal) : 450 [mm]

Vitesse mini. course axe X : 0.1 [mm/min]

Vitesse maxi. course axe X : 5000 [mm/min]

Résolution axe X : 0.0001 [mm]

Course axe Y (axe vertical) : 500 [mm]

Vitesse mini. course axe Y : 0.1 [mm/min]

Vitesse maxi. course axe Y : 2000 [mm/min]

Résolution axe Y : 0.0001 [mm]

Distance maxi. broche/table : 500 [mm]

Poids maxi. admissible sur la table : 1000 [Kg]

Vitesse mini. broche porte-meule : 300 [tr/min]

Vitesse maxi. broche porte-meule : 2500 [tr/min]

Puissance broche porte-meule : 7.5 [kW]

Diamètre maxi. Meule : 355 [mm]

Largeur maxi. Meule : 50 [mm]

Alésage meule : 127 [mm]

Nombre d'heures en fonctionnement : 5675 [h]

Tension d'alimentation : 400 [V]

Puissance installée : 23 [kVA]

Poids : 5000 [Kg]

EQUIPEMENTS / OPTIONS INCLUS :

x1 plateau électro-magnétique SAV type AH-243.73 P4 - dimensions: 600 x 400 [mm]

x1 dispositif d'équilibrage automatique de meule MPM type BM50 + AB50.SM4

x1 palpeur de mesure automatique avec fonction de compensation

x1 unité de profilage de meule - inclinaison de molette pilotée par la CN (TPA)

x1 unié de dressage fixe (molette)

x1 support de dressage droit

x2 règles de mesure en verre sur les axes X et Y

x1 centrale de filtration papier ARO TECHNOLOGIES AG type PRA0025874

x1 refroidisseur d'huile DAIKIN AKZ149M133

x1 aspirateur de brouillard d'huile IFS type IFMC 1100

x3 flasques porte-meule

x4 meules

x1 jeu de clés de service

x1 transformateur

x1 ensemble de manuels techniques

Machine visible sous tension pour essais en nos locaux, sur RDV.

Prix HT sur demande, chargement sur camion inclus.

Possibilité d’expédition dans toute la France ainsi qu’à l'international.

Plus de photos et détails sur demande.

Descriptif technique à titre indicatif, sans engagement de notre part.
