CARACTÉRISTIQUES TECHNIQUES :

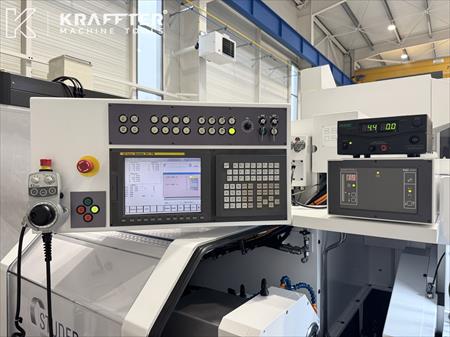

Type de CN : FANUC 21i-TB

Version software installée : StuderGrind

Distance entre-pointes : 1000 [mm]

Hauteur de pointes : 175

Course axe X : 285 [mm]

Vitesse mini. course axe X : 0.001 [mm/min]

Vitesse maxi. course axe X : 5000 [mm/min]

Résolution axe X : 0.0001 [mm]

Course axe Z : 1150 [mm]

Vitesse mini. course axe Z : 0.001 [mm/min]

Vitesse maxi. course axe Z : 10000 [mm/min]

Résolution axe Z : 0.0001 [mm]

Course angulaire axe B : -15 [°] / +195 [°]

Précision d'indexation axe B : Hirth 1 [°]

Axe B automatique : Oui

Nez de broche porte-pièce : MT5

Vitesse mini. broche porte-pièce : 1 [tr/min]

Vitesse maxi. broche porte-pièce : 1500 [tr/min]

Poids maxi. admissible poupée porte-pièce entre-pointes :120 [Kg]

Cône contre-poupée : MT3

Course fourreau contre-poupée : 35 [mm]

Diamètre fourreau contre-poupée : 50 [mm]

Réglage fin contre-poupée : +/- 40 [mm]

Tension d'alimentation : 400 [V]

Puissance installée : 20 [kVA]

Poids : 5700 [Kg]

ÉQUIPEMENTS INCLUS:

x1 broche mécanique de rectification inter. type 102540B - vitesse: 40 000 [tours/min]

x1 dispositif de dressage rabatable hydrauliquement

x1 turbine de dressage (molette) DR.KAISER type C42 DC 058 - vitesse: 25 000 [tours/min] - 0.17 [Kw]

x1 convertisseur de fréquence MAAS type SPS-9250

x1 relevage pneumatique de contre-poupée

x1 relevage pneumatique de fausse-table

x1 axe B automatique - denture Hirth 1 [°]

x1 axe C pour la rectification de filets et de formes

x1 palpeur pièce MOVOMATIC C25

x1 appareil de commande à contact DITTEL SENSITRON 2

x1 dispositif d'équilibrage semi-automatique de meule MPM type 3.BMT100M

x1 unité de filtration papier STREULI AG

x1 unité d'aspiration de brouillard d'huile AFS Air Filter Systeme

x1 climatiseur d'armoire électrique

x3 flasques porte-meule exter.

x2 brides de levage

x1 bride d'axes destinée au transport de la machine

x1 ensemble de manuels d'utilisation (Français, Anglais et Allemand)

Machine visible sous tension pouressais en nos locaux, sur RDV.

Prix HT sur demande, chargement sur camioninclus.

Possibilité d’expédition dans toute la France ainsi qu’àl'international.

Plus de photos et détails sur demande.

Descriptif technique à titreindicatif, sans engagement de notre part.
