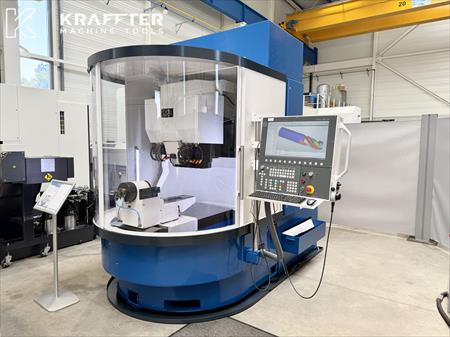

Affûteuse CNC WALTER Helitronic Power Regrinder
CARACTÉRISTIQUES TECHNIQUES :
Type de CN : NUM
Version software installée : NUMROTO Plus
Ecran couleur tactile : Oui
Nombre d’axes : 5
Hauteur de pointes : 190 [mm]
Course axe X : 490 [mm]
Résolution axe X : 0.00001 [mm]
Course axe Y : 320 [mm]
Résolution axe Y : 0.00001 [mm]
Course axe Z : 660 [mm]
Résolution axe Z : 0.00001 [mm]
Vitesse déplacement rapide X, Y et Z : 15000 [mm/min]
Axe A : 360 [°]
Vitesse avances rapides axe A : 100 [mm/min]
Axe C : +/- 200 [°]
Résolution axe C : 0.0001 [°]
Longueur maxi. pièce : rectification face : 320 [mm]
Longueur maxi. d'affûtage : 370 [mm]
Diamètre maxi. d'affûtage :320 [mm]
Diamètre de broche porte-meule : 70 [mm]
Vitesse broche porte-meule maxi. : 9500 [tr/min]
Puissance broche porte-meule 11.5 : [kW]
Diamètre maxi. Meule : 150 [mm]
Cône intérieur broche porte-pièce : ISO 50
Vitesse maxi. broche porte-pièce : 100 [tr/min]
Temps de travail : 3485 [h]
Poids : 4450 [Kg]
ÉQUIPEMENTS INCLUS :
x1 clampage automatique d'outil ISO50
x1 palpeur pièce RENISHAW type LP2DD
x1 palpeur meule RENISHAW type LP2DD

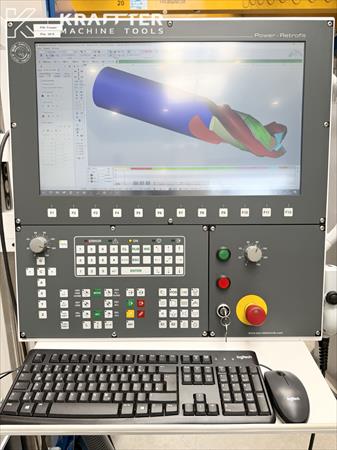

x1 PC HMI - Intel core i5 - Windows 10
x1 écran 24" tactile
x1 manivelle électronique déportée NUM Flexium
x1 unité de graissage centralisé
x1 aspiration de brouillard DSL AIR TECHNOLOGY type AES-SIGMA 20
x1 bac de lubrification + filtration papier
x1 pompe d'arrosage GRUNDFOS (reconstruite par GRUNDFOS en 2020 et non-utilisée depuis)
x5 tasseaux porte-meule + entretoises
x1 tasseau de contrôle ISO 50
x1 disque de contrôle
x1 bride de transport
LOGICIELS NUMROTOPLUS INCLUS :
CH-50052201 – Droits de license machine
CH-50052350 – Fraises standard
CH-50052360 – Fraises complexes
CH-50052145 – Extension pour profil ébauche
CH-50052430 – Extension multi-spirales
CH-50052370 – Forets / forets étagés simples
CH-50052380 – Extension pour forêts / forêts étagés complexes
CH-50052080 – Extension pour étages de formes définis
CH-50052150 – Fraises de forme
CH-50052480 – Fonctions spéciales de meulage
CH-50052110 – Palpage automatique des outils
CH-50052190 – Palpage automatique des meules
CH-50052870 – Dressage automatique des meules
CH-50052120 – Interface utilisateur Windows
CH-50052230 – Commande NumRoto-Control
CH-50052660 –Contrôle de collision à l'aide de la simulation 3D
CH-50052670 – Simulation 3D d’outil
CH-50052720 – Fonctions spéciales 3D
Machine visible sous tension pour essais en nos locaux, sur RDV.
Prix HT sur demande, chargement sur camion inclus.
Possibilité d’expédition dans toute la France ainsi qu’à l'international.
Plus de photos et détails sur demande.
Descriptif technique à titre indicatif, sans engagement de notre part.
