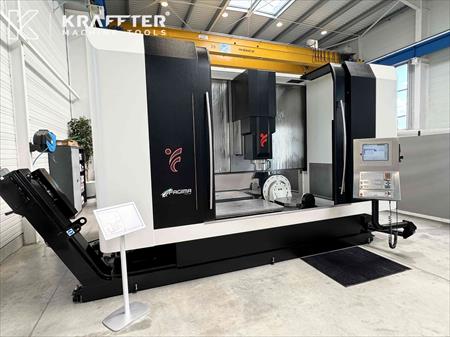

Centre d’usinage 5 axes continus FAGIMA Jazz L5 AX
CARACTÉRISTIQUES TECHNIQUES :
Type de CN : HEIDENHAIN iTNC 640
Nombre d'axes en continu : 5
Course axe X : 2000 [mm]
Course axe Y : 600 [mm]
Course axe Z : 550 [mm]
Vitesse déplacement des axes X, Y et Z : 20000 [mm/min]
Vitesse déplacement rapide X, Y et Z : 40000 [mm/min]
Accélération déplacement des axes : 2.5 [mm/sec²]
Distance mini. broche/table : 30 [mm]
Longueur table : 1250 [mm]
Largeur table : 800 [mm]
Poids maxi. admissible sur la table : 500 [Kg]

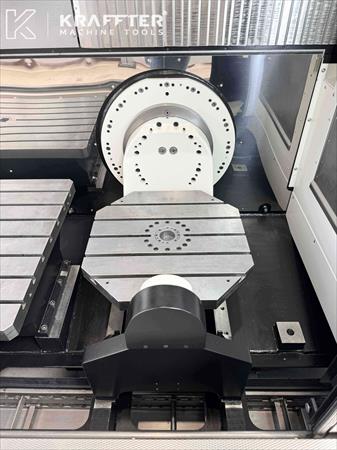

Surface table rotobasculante : 600 x 600 [mm]
Course angulaire axe C : révolution table : 360 [°]
Vitesse maxi. axe C : 25 [tr/min]
Course angulaire axe B : -110 / +110 [°]
Attachement broche : ISO 40
Vitesse maxi. broche : 15000 [tr/min]
Puissance broche : 17 [kW]
Nombre de postes magasin d'outils : 80
Longueur maxi. d'outil : 300 [mm]
Poids maxi. par outil : 7 [Kg]
Poids total maxi. admissible magasin d'outils : 400 [Kg]
Puissance installée : 57 [kVA]
Tension d'alimentation : 400 [V]
Nombre d'heures sous tension : 17840 [h]
Poids : 15000 [Kg]
ÉQUIPEMENTS INCLUS:
- Règles HEIDENHAIN sur les 3 axes
- Arrosage au centre broche 20 bars
- Convoyeur à copeaux
- Soufflage intérieur + extérieur broche
- Monitoring collision
- Logiciel 5 axes simultanés

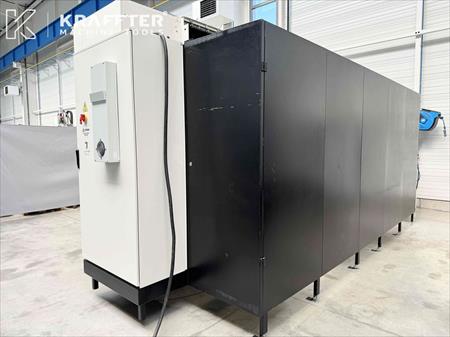

- Climatisation d'armoire électique
- Palpeur pièce HEIDENHAIN
- Palpeur outil HEIDENHAIN
Machine visible sous tension pour essais en nos locaux, sur RDV.
Prix HT sur demande, chargement sur camion inclus.
Possibilité d’expédition dans toute la France ainsi qu’à l'international.
Plus de photos et détails sur demande.
Descriptif technique à titre indicatif, sans engagement de notre part.
Pour nous contacter :
Téléphone : 04.86.11.77.77.
Adresse : Kraffter Machine Tools, 137 ZA Le Jasmin Nord,73240 Saint-Genix-les-Villages
Le FAGIMA Jazz L 5 AX est un centre d'usinage pendulaire 5 axes continus, conçu pour offrir une précision et une flexibilité optimales dans les opérations complexes d'usinage.
Grâce à ses 5 axes continus, il permet d'usiner des pièces complexes en une seule configuration, réduisant les temps de réglage et augmentant la productivité.
Ce centre d'usinage est idéal pour les secteurs de l’aéronautique, du médical, et de l’automobile, où les tolérances serrées et la qualité d'usinage sont essentielles.
Comparable à des marques reconnues comme Mikron, Hermle, DMG Mori, Mazak, Hedelius, AXA, Chiron, Matec, Reiden, Lagun, Haas, et Alzmetall, le FAGIMA Jazz L 5 AX se distingue par sa capacité à intégrer des opérations de fraisage, perçage, et taraudage avec une grande précision. En plus de ses capacités en usinage multi-axes, il s'intègre parfaitement dans des ateliers équipés de rectifieuses CNC, fraiseuses, ou centres d’usinage, créant ainsi une solution complète pour des opérations d'usinage polyvalentes.
