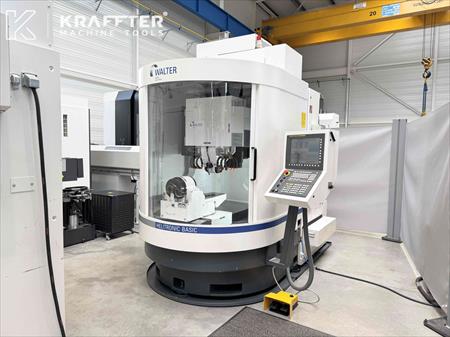

WALTER Helitronic Basic - Affûteuse d'outils CNC
CARACTÉRISTIQUES TECHNIQUES :
Année : 2008

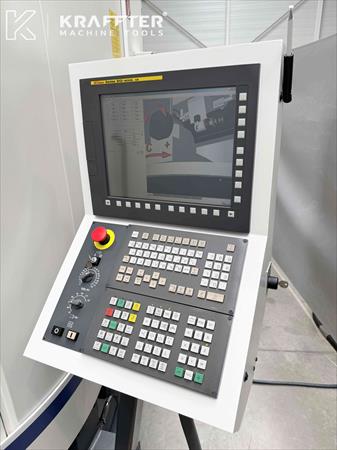

Type de CN : FANUC 310i - MODEL A5
Version software installée : Tool Studio Version 1.70.0.136
Nombre d’axes : 5
Course axe X : 470 [mm]
Course axe Y : 330 [mm]
Course axe Z : 640 [mm]
Vitesse déplacement rapide X, Y et Z : 15000 [mm/min]
Axe A : 360 [°]
Axe C : +/- 200 [°]
Longueur maxi. pièce : process complet d'affûtage : 255 [mm]
Longueur maxi. pièce : rectification cylindrique : 350 [mm]
Longueur maxi. pièce : rectification face : 280 [mm]
Diamètre maxi. d'affûtage : 320 [mm]
Diamètre maxi. d'affûtage : avec table 290 [mm]
Attachement broche porte-meule : NCT
Diamètre de broche porte-meule : 70 [mm]
Vitesse broche porte-meule : 10500 [tr/min]
Puissance broche porte-meule : 7 [kW]
Diamètre maxi. meule : 150 [mm]
Nez de broche porte-pièce : ISO 50
Poids maxi. admissible poupée porte-pièce : 20 [Kg]
Temps de travail : 10752 [h]
Pression pompe d'arrosage : 7 [bars]
Crebn Uewu Tygsa H Rwsd
Débit pompe d'arrosage : 80 [l/min]
Capacité bac d'arrosage : 350 [l]
Tension d'alimentation : 400 [V]
Poids : 4500 [Kg]
ÉQUIPEMENTS INCLUS:
x1 Soft TOOL STUDIO 1.7
x1 robot de chargement d'outils ECO LOADER
x1 palette de chargement 20 postes
x1 clampage automatique d'outil
x1 palpeur pièce RENISHAW
x1 boule de calibration : calibration automatique des axes X, Y et Z.
x1 aspiration de brouillard DSL AIR TECHNOLOGY type AES-SIGMA 20
x1 bac de lubrification + filtration papier
x1 pompe d'arrosage GRUNDFOS
x1 dispositif anti-incendie (à faire contrôler par l'acheteur par un organisme qualifié)
x2 tasseaux porte-meule + entretoises
x1 sauvegarde paramètres machine
x3 manuels techniques (format papier)
x1 documentation technique (format CD-ROM)
Machine visible sous tension pour essais en nos locaux, sur RDV.
Prix HT sur demande, chargement sur camion inclus.
Possibilité d’expédition dans toute la France ainsi qu’à l'international.
Plus de photos et détails sur demande.
Descriptif technique à titre indicatif, sans engagement de notre part.
