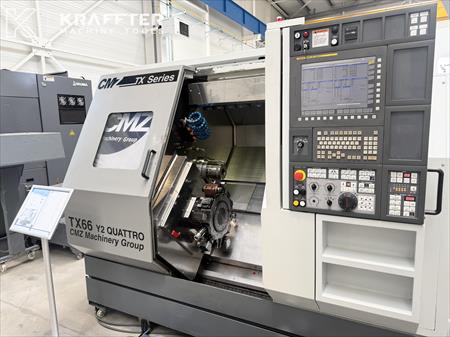

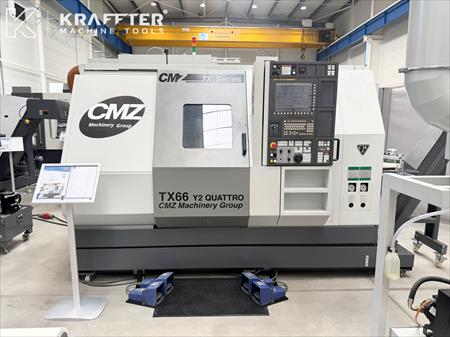

Tour CNC CMZ TX 66 Y2 Quattro
CARACTÉRISTIQUES TECHNIQUES :
Année : 2010
Type de CN : FANUC 31i - MODEL A
Distance entre mandrins : 639 [mm]
Diamètre maxi. Usinable : 255 [mm]
Diamètre admissible au-dessus du chariot : 270 [mm]
Course axe Z1 : 500 [mm]
Course axe X1 : 190 [mm]
Course axe Y1 : +/- 40 [mm]
Course axe Z2 : 500 [mm]
Course axe X2 : 190 [mm]
Course axe Y2 : +/- 40 [mm]
Vitesse avances rapides axe X : 16000 [mm/min]
Vitesse avances rapides axe Z : 20000 [mm/min]
Vitesse avances rapides axe Y : 12000 [mm/min]
Accélération déplacement des axes : 1g
Nez de broche : ASA 8" A2
Diamètre maxi. en barre : 66 [mm]
Diamètre de passage en broche : 77 [mm]
Vitesse maxi. Broche : 4000 [tr/min]
Puissance broche : 15 [kW]
Couple broche : 136 [Nm]
Nez de contre-broche : ASA 6" A2
Diamètre maxi. en barre contre-broche : 52 [mm]
Diamètre de passage contre-broche : 61 [mm]
Course contre-broche : 635 [mm]
Vitesse maxi. contre-broche : 5000 [tr/min]
Puissance contre-broche : 7.5 [kW]
Couple contre-broche : 68 [Nm]

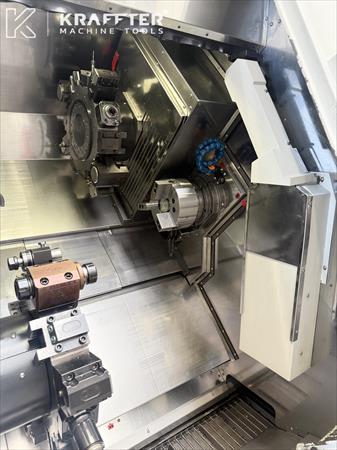

Temps d'indexation tourelle : 0.1 [s/pos]
Nombre de postes - Tourelle 1 : 12
Nombre de postes motorisés - Tourelle 1 : 12
Vitesse maxi. outils tournants - Tourelle 1 : 6000 [tr/min]
Nombre de postes - Tourelle 2 : 12
Nombre de postes motorisés - Tourelle 2 : 12
Vitesse maxi. outils tournants - Tourelle 2 : 6000 [tr/min]
Puissance outils tournants : 18 [kW]
Puissance installée : 65 [kVA]
Tension d'alimentation : 400 [V]
Poids : 9600 [Kg]
ÉQUIPEMENTS INCLUS:
1x Convoyeur à copeaux
1x Embarreur LNS QUICKLOAD (longueur de barre 1500 mm // Ø80 mm maxi.)
1x Pompe haute pression
1x Palpeur outil RENISHAW RP3
1x Récupérateur de pièces
1x Éjecteur de pièces pneumatique
4x porte-outils tournant axiaux
6x porte-outil tournant radiaux
18x porte-outils fixes
1x Mandrin à pinces SMW AUTOBLOK (broche)
1x Mandrin 3 mors concentriques KITAGAWA B-208 (contre-broche)
Documentation technique CMZ
Machine visible sous tension pour essais en nos locaux, sur RDV.
Prix HT sur demande, chargement sur camion inclus.
Possibilité d’expédition dans toute la France ainsi qu’à l'international.
Plus de photos et détails sur demande.
Descriptif technique à titre indicatif, sans engagement de notre part.
