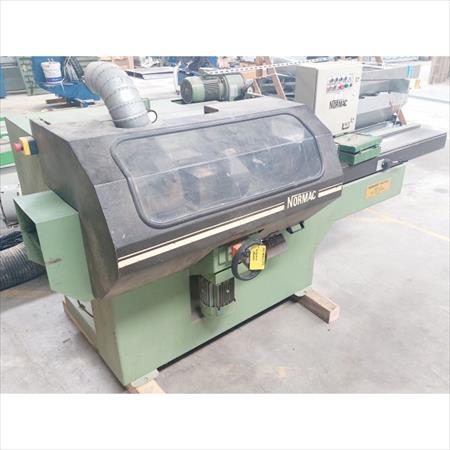

CORROYEUSE MOULURIERE 4 FACES AVEC TALBE ENTREE 2MMOTEURS INDEPENDANTS POUR LES TOUPIES
Marque : CHAMBON / GUILLIET / NORMAC
Type (Modèle) : CM4PO-CB N° de série : 1039 Année : 1990
CAPACITÉS D'USINAGE :
- Corroyeuse et moulurière sur 4 faces
- Sections finies de 5x25 à 120x220 mm
- Longueur mini pièce seule : 350mm
en pousse pousse 250mm
- Prises de passes réglables max 8mm
- Vitesse de rotation des arbres 6000t/min
COMPOSITION DE LA CORROYEUSE :
- Bâti robuste mécano soudé, hauteur au sol de la table : mm
- Capotage insonorisant et panoramique sur vérins à gaz
- Compteurs numériques (type Siko) pour réglages manuels de chaque opération
- Pupitre de commande surélevé & face opérateur

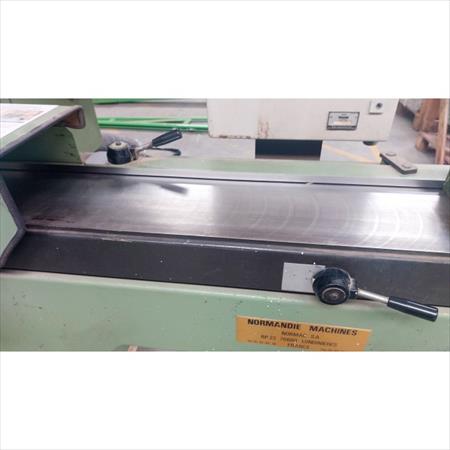

- Table d'entrée en fonte d'acier (Lxl): 2000 x mm
- Pousseur à ressort latéral d'entrée
- Indicateurs digitaux de prise de passe
1) Arbre dégauchisseur
3,7kW avec porte outils & fraise à dresser2) Arbre vertical droit
3,7kW avec porte outils3) Arbre vertical gauche
3,7kW avec porte outils4) Arbre horizontal supérieur
3,7kW avec porte outilsENTRAINEMENT :- Avance avec variateur 5 à 30 m/min
Moteur d'entrainement 1,1 kW
Entrainement par cardans- 1+2 roues en acier crantés à pression
- 1 roue enrobée de caoutchouc en sortie
AUTRES CARACTÉRISTIQUES :- Alimentation générale 400v. Triphasé+Terre 50Hz
- Puissance installée 17kW (23 cv) INMax 43.5A
- Moteurs à frein et courroies crantées
- Moteur monte-baisse de la poutre pour réglage d'épaisseur: kW
- Moteur monte-baisse électrique pour le raboteur: kW
- Réglage axial des arbres verticaux : mm
- Réglage axial des arbres horizontaux : mm
- Diamètre des arbres Ø40 mm, porte-outils Ø120mm
Fers longueur 130mm et 230mm
-
Aspiration bouches : 2x Ø160 & 2x Ø120mm Préconisation débit : 5500 m3/h Vitesse min : 20 m/sec
Machine fournie avec porte outils et fers montés, son manuel et schémas
Prix hors taxe ; TVA récupérable
