A vendre

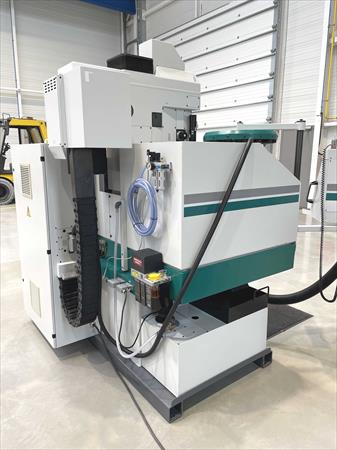

Fraiseuse, perceuse, taraudeuse à commande numérique (par apprentissage) FEHLMANN type P54.


CARACTÉRISTIQUES TECHNIQUES :

Année : 2002
Type de CN : HEIDENHAIN TNC 310
Nombre d’axes : 4
Course X : 500 [mm]
Course Y : 260 [mm]
Course Z : 490 [mm]
Attachement broche : SF32
Vitesse mini. Broche : 100 [tours/min]
Vitesse maxi. Broche : 9000 [tours/min]
Puissance broche : 7.6 [kW]
Longueur table : 880 [mm]
Largeur table : 320 [mm]
Distance maxi. broche/table : 610 [mm]
Poids maxi. admissible sur la table : 300 [Kg]
Capacité bac d'arrosage : 100 [l]
Graissage centralisé : Automatique - WILLY VOGEL
Tension d'alimentation : 400 [V]
Dimensions : 2200 x 2100 x 2250 [mm]
Poids : 2450 [Kg]


ACCESSOIRES / ÉQUIPEMENTS :

x1 dispositif 4ième axe FEHLMANN type AT100 CNC AC pour pinces F38 - indexation 0.001°
x1 palpeur 3D RENISHAW MP 15

x1 broche multiplicatrice type NX6 SF32 (facteur de multiplication 6x) - vitesse maxi : 25'000 tours/min

x2 douilles de réduction SF32 vers CM2 avec tenon
x2 douilles de réduction SF32 vers CM1 avec tenon

x3 mandrins de perçage auto-serrant ALBRECHT 1-13 [mm]
x2 mandrins de perçage auto-serrant ALBRECHT 0-6.5 [mm]

x6 porte-pinces ESX25 avec écrou
x1 porte-pince ESX25 avec écrou - modèle long

x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionnelle M4
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionnelle M5
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionnelle M6
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionnelle M8
x1 mandrin de taraudage avec embrayage à friction préréglé et compensation de longueur unidirectionnelle M10

x1 mandrin porte-fraise Ø8 [mm]
x1 mandrin porte-fraise Ø10 [mm]
x1 mandrin porte-fraise Ø12 [mm]
x3 mandrins porte-fraise Ø16 [mm]
x1 mandrin porte-fraise Ø20 [mm]
x4 mandrins porte-fraise (pour fraises de différents alésages)

x1 pince de serrage ER25 Ø2-1 [mm]
x1 pince de serrage ER25 Ø2.5 [mm]
x1 pince de serrage ER25 Ø3-2 [mm]
x1 pince de serrage ER25 Ø4-3 [mm]
x1 pince de serrage ER25 Ø5-4 [mm]
x1 pince de serrage ER25 Ø6-5 [mm]
x1 pince de serrage ER25 Ø6 [mm]
x1 pince de serrage ER25 Ø7-6 [mm]
x1 pince de serrage ER25 Ø7 [mm]
x1 pince de serrage ER25 Ø8-7 [mm]
x2 pinces de serrage ER25 Ø9-8 [mm]
x1 pince de serrage ER25 Ø10-9 [mm]
x1 pince de serrage ER25 Ø11-10 [mm]
x1 pince de serrage ER25 Ø12-11 [mm]
x1 pince de serrage ER25 Ø13-12 [mm]
x1 pince de serrage ER25 Ø14-13 [mm]
x1 pince de serrage ER25 Ø15-14 [mm]
x1 pince de serrage ER25 Ø16-15 [mm]

x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø6 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø8 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø10 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø16 [mm]
x1 pince de serrage F38 pour diviseur AT100 CNC AC Ø20 [mm]

x1 mandrin 3 mors concentriques Ø125 [mm]

x1 lampe WALDMANN - éclairage 8500K

x1 manuel d'utilisateur, maintenance
x1 manuel de programmation FEHLMANN / HEIDENHAIN TNC 310
x1 manuel schémas électriques



Machine en excellent état, visible sous tension en nos locaux sur RDV.

Prix HT sur demande, chargement sur camion inclus.

Possibilité d’expédition dans toute la France ainsi qu’à l'international.

Plus de photos et détails sur demande.



  1. KRAFFTER Machine Tools
  2. 137 ZA Le Jasmin Nord
  3. Saint-Genix-sur-Guiers
  4. 73270 SAINT-GENIX-LES-VILLAGES
  5. FRANCE

  7. Téléphone : +33 (0)4 86 11 77 77

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


CNC milling drillingboring machine



TECHNICAL CHARACTERISTICS :

Year : 2002
CNC control : HEIDENHAIN TNC 310
Number of axes : 4
Stroke X axis : 500 [mm]
Stroke Y axis : 260 [mm]
Stroke Z axis : 490 [mm]
Spindle type : SF32
Min. spindle speed : 100 [rpm]
Max. spindle speed : 9000 [rpm]
Spindle power : 7.6 [kW]
Table lenght : 880 [mm]
Table width : 320 [mm]
Max. distance spindle nose / table : 610 [mm]
Max. load on table : 300 [Kg]
Lubrication tank capacity : 100 [l]
Centralized lubrication : Automatique - WILLY VOGEL
Supply voltage : 400 [V]
Dimensions : 2200 x 2100 x 2250 [mm]
Weight : 2450 [Kg]


ADDITIONAL INFORMATION :

x1 4th axis FEHLMANN type AT100 CNC AC for F38 collets - indexation 0.001°

x1 RENISHAW MP15 3D touch probe

x1 speed-up head type NX6 SF32 (multiplied number revolution 6x) - max. revolution : 25'000 rpm

x2 reduction sleeve attachments SF32 to MT2 with tenon
x2 reduction sleeve attachments SF32 to MT1 with tenon

x3 precision keyless drill chucks ALBRECHT 1-13 [mm]
x2 precision keyless drill chucks ALBRECHT 0-6.5 [mm]

x6 collet chucks ESX25 with locking nut
x1 collet chucks ESX25 with locking nut – extended

x1 tapping head with preset slipping clutch with axial float in one dircetion only M4
x1 tapping head with preset slipping clutch with axial float in one dircetion only M5
x1 tapping head with preset slipping clutch with axial float in one dircetion only M6
x1 tapping head with preset slipping clutch with axial float in one dircetion only M8
x1 tapping head with preset slipping clutch with axial float in one dircetion only M10

x1 milling chuck Ø8 [mm]
x1 milling chuck Ø10 [mm]
x1 milling chuck Ø12 [mm]
x3 milling chucks Ø16 [mm]
x1 milling chuck Ø20 [mm]
x4 milling chucks (for milling cutter of different internal diameters)

x1 collet ER25 Ø2-1 [mm]
x1 collet ER25 Ø2.5 [mm]
x1 collet ER25 Ø3-2 [mm]
x1 collet ER25 Ø4-3 [mm]
x1 collet ER25 Ø5-4 [mm]
x1 collet ER25 Ø6-5 [mm]
x1 collet ER25 Ø6 [mm]
x1 collet ER25 Ø7-6 [mm]
x1 collet ER25 Ø7 [mm]
x1 collet ER25 Ø8-7 [mm]
x2 collets ER25 Ø9-8 [mm]
x1 collet ER25 Ø10-9 [mm]
x1 collet ER25 Ø11-10 [mm]
x1 collet ER25 Ø12-11 [mm]
x1 collet ER25 Ø13-12 [mm]
x1 collet ER25 Ø14-13 [mm]
x1 collet ER25 Ø15-14 [mm]
x1 collet ER25 Ø16-15 [mm]

x1 F38 collet for 4th axis AT100 CNC AC Ø6 [mm]
x1 F38 collet for 4th axis AT100 CNC AC Ø8 [mm]
x1 F38 collet for 4th axis AT100 CNC AC Ø10 [mm]
x1 F38 collet for 4th axis AT100 CNC AC Ø16 [mm]
x1 F38 collet for 4th axis AT100 CNC AC Ø20 [mm]

x1 concentric 3 jaw chuck Ø125 [mm]

x1 WALDMANN lamp - 8500K

x1 users & maintenance manual (in German & French)
x1 programming manual FEHLMANN / HEIDENHAIN TNC 310 (in German & French)
x1 electrical wiring diagram manual



Machine in excellent condition, visible under power in our premises by appointment.

Price before tax on request, including loading on truck.

Possibility of shipping throughout France and internationally.
