A VENDRE

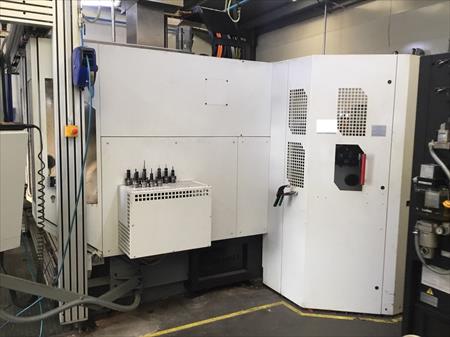

Centre d'usinage 5 axes HERMLE C 30 U année 2005
Caractéristiques
- Nombre d'axes : 5
BROCHE DE FRAISAGE
- Type d'outil : HSK63
- Puissance de broche : 15 [kW]
- Vitesse de broche : 18.000 [tr/min]
AXES LINEAIRES
- Courses axes X/Y/Z : 650 x 600 x 500 [mm]
- Vitesses avances rapides (X/Y/Z) : 60.000 [mm/min]

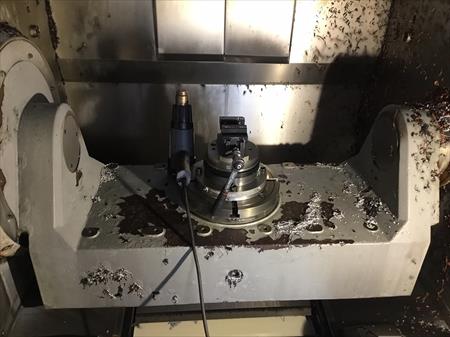

AXE ROTATIF A
- Course : + 30 / -115 [°]
- Précision d'indexation : 0,001 [°]
- Vitesse avance rapide : 25 [tr/min]
- AXE ROTATIF C
- Course : 360 [°]
- Précision d'indexation : 0,001 [°]
- Vitesse avance rapide : 65 [tr/min]
CHANGEUR D'OUTILS
- Capacité du magasin d'outils : 32
- Temps de changement d'outil : 5 [sec]
TABLE
- Dimensions table : Ø630 x 540 [mm]
- Poids admissible sur table : 600 [kg]
ALIMENTATION ELECTRIQUE
- Tension alimentation : 400 [V]
- Puissance installée : 43 [kVA]
ENCOMBREMENT
- Dimensions au sol : 2.940 x 2.780 [mm]
- Hauteur machine : 3.000 [mm]
- Poids machine : 9.500 [kg]

Anglais :
HERMLE C 30 U 5-axis machining center year 2005

- Number of axes: 5
MILLING SPINDLE
- Tool type: HSK63
- Spindle power: 15 [kW]
- Spindle speed: 18,000 [rpm]
LINEAR AXES
- X / Y / Z axis strokes: 650 x 600 x 500 [mm]
- Fast forward speeds (X / Y / Z): 60,000 [mm / min]
ROTARY AXIS A
- Stroke: + 30 / -115 [°]
- Indexing precision: 0.001 [°]
- Rapid advance speed: 25 [rpm]
- ROTATING AXIS C
- Stroke: 360 [°]
- Indexing precision: 0.001 [°]
- Rapid advance speed: 65 [rpm]
TOOL CHANGER
- Tool magazine capacity: 32
- Tool change time: 5 [sec]
TABLE
- Table dimensions: Ø630 x 540 [mm]
- Permissible table weight: 600 [kg]
ELECTRICAL SUPPLY
- Supply voltage: 400 [V]
- Installed power: 43 [kVA]
OVERALL
- Floor dimensions: 2.940 x 2.780 [mm]
- Machine height: 3.000 [mm]
- Machine weight: 9.500 [kg]

Allemand :
HERMLE C 30 U 5-Achs-Bearbeitungszentrum Jahr 2005

- Anzahl der Achsen: 5
FRÄSPINDEL
- Werkzeugtyp: HSK63
- Spindelleistung: 15 [kW]
- Spindeldrehzahl: 18.000 [U / min]
LINEARE ACHSEN
- X / Y / Z-Achsenhübe: 650 x 600 x 500 [mm]
- Schnelle Vorwärtsgeschwindigkeit (X / Y / Z): 60.000 [mm / min]
DREHACHSE A.
- Hub: + 30 / -115 [°]
- Indexgenauigkeit: 0,001 [°]
- Schnelle Vorschubgeschwindigkeit: 25 [U / min]
- DREHACHSE C.
- Hub: 360 [°]
- Indexgenauigkeit: 0,001 [°]
- Schnelle Vorschubgeschwindigkeit: 65 [U / min]
WERKZEUGWECHSEL
- Werkzeugmagazinkapazität: 32
- Werkzeugwechselzeit: 5 [Sek]
TABELLE
- Tischabmessungen: Ø630 x 540 [mm]
- Zulässiges Tischgewicht: 600 [kg]
STROMVERSORGUNG
- Versorgungsspannung: 400 [V]
- Installierte Leistung: 43 [kVA]
INSGESAMT
- Bodenmaße: 2,940 x 2,780 [mm]
- Maschinenhöhe: 3.000 [mm]
- Maschinengewicht: 9.500 [kg]
